Лира. Версия 9. Руководство пользователя


Армирование пластинчатых элементов


Алгоритм предназначен для определения  армирования в:

·      тонкостенных железобетонных элементов, в которых действуют изгибающие и крутящие моменты, осевые и перерезывающие силы – элементы оболочки.

·      плоских железобетонных элементов, в которых действуют изгибающие и крутящие моменты, а также перерезывающие силы – элементы плиты.

·      железобетонных элементов, находящихся в плоском напряженном состоянии – элементы балки-стенки.

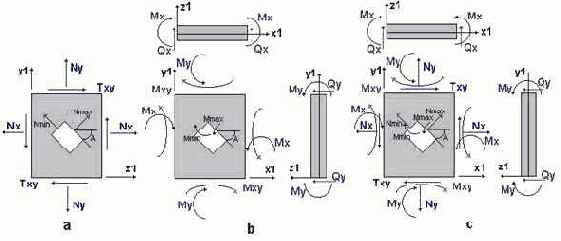

Подбор арматуры (отдельно продольной и поперечной) выполняется на слоедующие усилия и напряжения  (Рис.14.2):

Nx, Ny, Txy – для балок-стенок;

Mx, My, Mxy, Qx, Qy – для плит;

Nx, Ny, Txy, Mx, My, Mxy, Qx, Qy – для оболочек.



Рис.14.2.

A

–усилия, действующие в элементах балки-стенки,

и главные нормальные усилия;

B

–усилия, действующие в элементах плиты,

и главные изгибающие моменты,

С –усилия, действующие в элементах оболочки,

главные нормальные усилия.

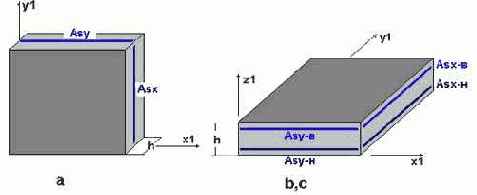

Продольная арматура в пластинах подбирается отдельно по прочности и трещиностойкости.  Схемы расположения продольной арматуры показаны на рис.14.3

(а – балок-стенок, b,c – плит и оболочек).



Рис 14.3.

Подбор продольной арматуры осуществляется с обеспечением минимума суммарного расхода арматуры в направлениях X1 и Y1 при удовлетворении условий прочности [16] и требований норм [53] по ограничению ширины раскрытия нормальных трещин. Ширина раскрытия трещин определяется в соответствии с [16] при учете [53]. Подбор арматуры в пластинчатых элементах осуществляется с учетом работы арматуры по ортогональным направлениям. В процессе многолетнего применения ПК ЛИРА была выявлена зависимость величин подобранной арматуры от порядка рассмотрения РСУ, РСН или усилий от отдельных загружений. С целью минимизации подбираемой арматуры в двух направлениях производится  упорядочивание сочетаний в порядке возрастания напряжений.

Подбор поперечной арматуры выполняется из условий прочности по перерезывающей силе как для одноосного  напряженного состояния при учете каждого из направлений усилий (Qx, Qy) раздельно в соответствии с нормами [53].
