Армирование стержневых элементов


Модуль армирования СТЕРЖЕНЬ производит  подбор арматуры в стержневых элементах от следующих усилий:

     - нормальной силы (сжатие или растяжение) N;

     - крутящего момента Mk ;

     - изгибающих моментов в двух плоскостях My, Mz;

     - перерезывающих сил в двух плоскостях Qy, Qz.

Расчет выполняется по первой (прочность) и второй (трещиностойкость) группе предельных состояний.

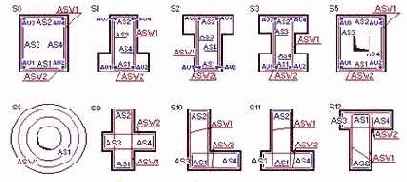

Допустимые формы сечения: прямоугольник, тавр с полкой внизу, тавр с полкой вверху,  двутавр, коробчатое сечение, кольцо, круг, крестовое сечение, уголок, тавр со смещенной стенкой полка внизу, тавр со смещенной стенкой полка вверху.

При подборе продольной арматуры предельное состояние сечения принято в соответствии с [53]: сжатая зона бетона с расчетным напряжением, с контролем относительной высоты (в зависимости от класса бетона), растянутая и сжатая арматура с расчетными сопротивлениями стали.

Алгоритм имеет две ветви: для плоского случая (при наличии изгибающего момента в одной плоскости и нормальной силы) и для пространственного случая (при наличии изгибающих моментов в 2-х плоскостях и нормальной силы).

В плоском случае всегда рассчитывается тавровое сечение с полкой в сжатой зоне. При необходимости полка уничтожается путем назначения для нее нулевой высоты.

В пространственном случае сечение разбивается на элементарные прямоугольные площадки. Предельное состояние находится итерациями. Сечение принимается линейно упругим на каждом шаге итерации. Из сечения удаляется растянутый и перенапряженный бетон, а также перенапряженная арматура. При удалении перенапряженных элементарных площадок внешние усилия снижаются до величины, которую способны воспринять перенапряженные элементы сечения при их расчетных сопротивлениях. Затем пересчитываются геометрические характеристики преобразованного сечения и итерации продолжаются до тех пор, пока на 2-х смежных шагах не произойдет изменений в сечении или не наступит «вырождение» сечения. В последнем случае увеличивается площадь арматуры и итерационный цикл повторяется.
