Исследование напряженно-деформированного состояния балки-стенки Пример


В этом примере рассматривается задача плоского напряженного состояния. Объектом расчета есть балка-стенка, защемленная по своей нижней грани. К противоположной грани приложены нагрузки.

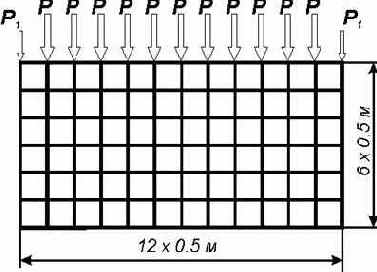

Балка-стенка имеет размеры 6х3м (рис. 1.14), толщину 15см.

Ставится задача вычисления главных и эквивалентных напряжений в одном расчетном сочетании сосредоточенных нагрузок. Схема нагружения показана на рис.1.14.

Заданы нагрузки Р = 1тс, Р1 = 0.5 тс. Расчет производится для сетки 12 х 6.
