Расчет оболочек и плит, подкреплённых рёбрами


При расчете оболочек и плит, подкреплённых ребрами, всегда возникает проблема, какая часть плиты или оболочки включается в работу ребра. Если моделировать ребро стержнем таврового сечения, то возникает вопрос о ширине полки такого стержня. Существует рекомендация о том, что каждый свес полки не должен превышать 6h (см. рис.9.12.а.)

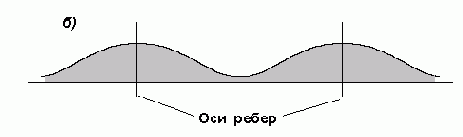

Эта рекомендация достаточно расплывчата, т.к. предполагает равномерное включение плиты на участке 12h в работу ребра. В действительности распределение мембранных усилий в плите имеет вид, представленный на рис.9.12.б.

ПК ЛИРА позволяет получить точное решение задачи (в рамках точности дискретизации) на основе следующего приема.

Рис.9.12

Собственно плита моделируются конечными элементами оболочки, способными воспринимать мембранную группу усилий. Расчетные узлы располагаются только в срединной поверхности оболочки. Между ребрами должны быть несколько узлов (рис.9.13), чтобы смоделировать неравномерное распределение мембранных усилий между ребрами.

Рёбра моделируются стержнем общего вида с сечением b

и подвешиваются  на абсолютно жёстких вставках к расчетным узлам.

Рис.9.13
